Leírás

Mark Levinson Evolúció

A No. 5302 erősítőt úgy alkották, hogy azt a teljesítményt és minőséget garantálja, amely a Mark Levinson-tól megszokott szintet képviseli, kivételes értékkel és szélesebb vásárlói táborra összpontosítva.

Erősítő

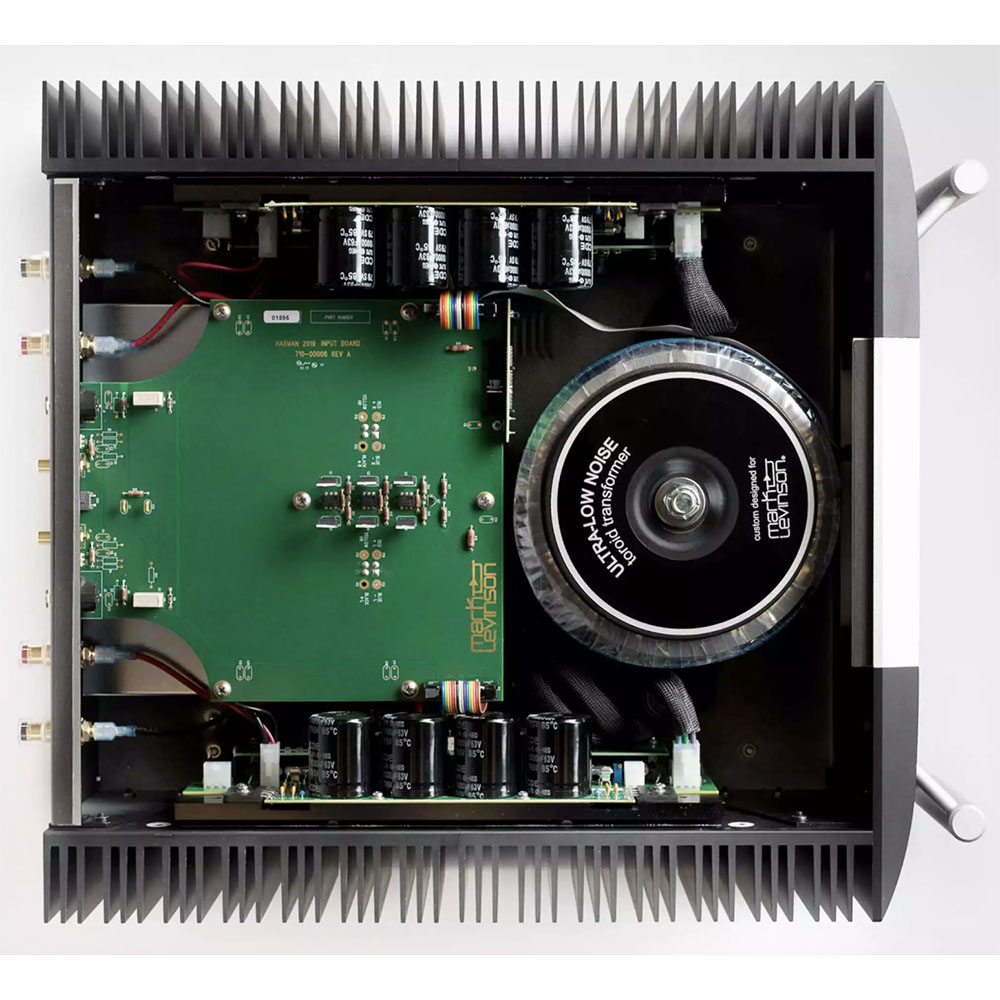

A teljesen diszkrét, direkt-elcsatolású AB osztályú erősítő túlméretezett 1100 VA toroid transzformátornak köszönheti erejét, amelynek másodlagos tekercselését elkülönítették a jobb és bal csatornákra. A feszültség szint modul topológiája közvetlenül a No. 534 erősítőből származik, amelyhez két magas sebességű A osztályú tranzisztort, tartalmazó kimeneti modul illeszkedik. Ezekhez társul további hat 260V 15A kimeneti tranzisztor. Két Thermal-Trak műszer egyedi konfigurációja garantálja a stabil működést, függetlenül a töltéstől vagy hőmérséklettől. Négy 10 000 Mikrofarad kapacitású kondenzátor dolgozik csatornánként, közvetlenül a kimeneti modul áramköri lapjára építve. Az erősítő könnyen biztosít annyi energiát, hogy csatornánként 135W (8 ohm)/270W (4 ohm) teljesítményt adjon, hídba kötve pedig akár 550 wattot (4 ohm).

Vezérlés

Annak érdekében, hogy a legkülönfélébb rendszerekbe integrálható legyen, a Mark Levinson No. 5302 Ethernet, USB, RS-232, IR bemenet, valamint 12V trigger bemenet és kimenet aljzatokat is tartalmaz. Új tervezésű, tömör alumínium IR távvezérlő és tartozéka a készüléknek. Végül egy belső weboldal is segíti a beállítást, importálható/exportálható konfigurációkkal és számítógépről vagy böngészőből történő frissítési lehetőséggel.

Ipari formaterv

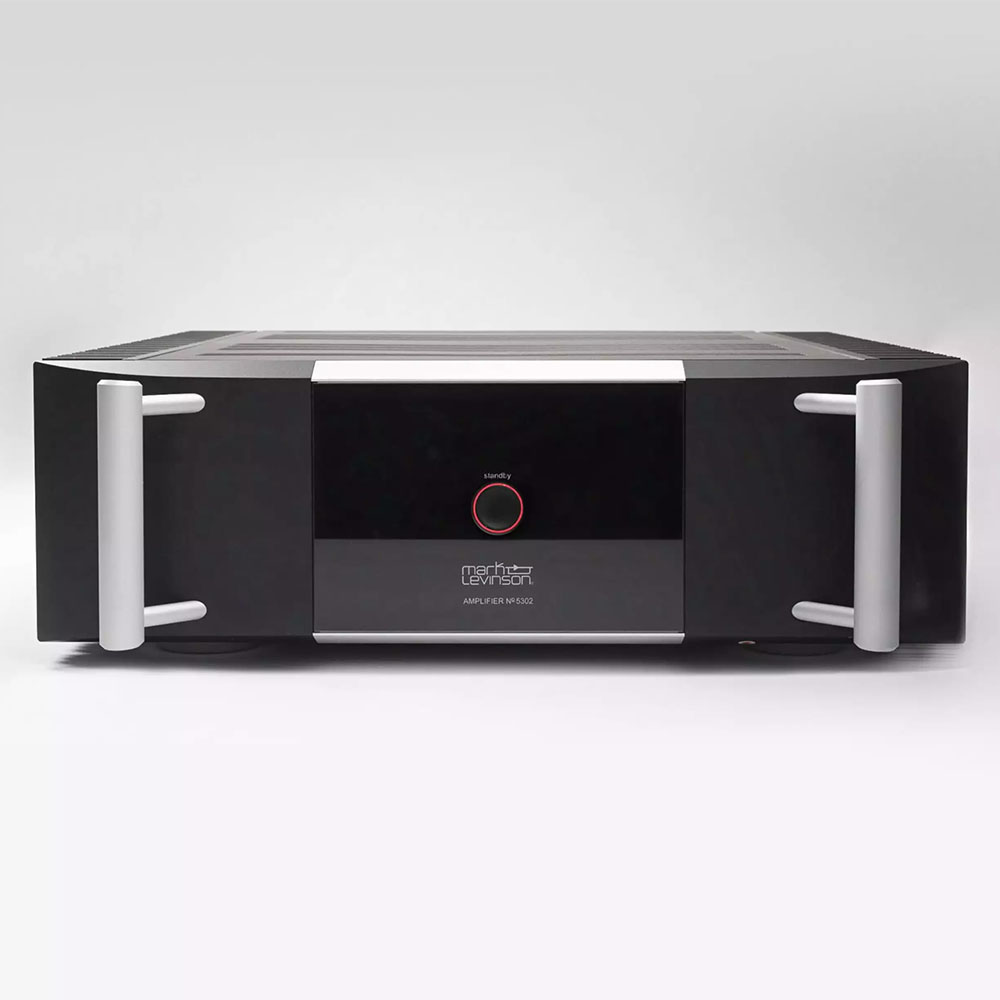

A bőséges felületkezelés és a masszív geometria a Mark Levinson formaterv védjegyei. Az ujjnyi vastagságú, homokfúvott, fekete-anodizált, tömör alumínium előlapi paneleket géppel marták és kontúrozták, hogy feltűnésmentesen egybesimuljanak a keskeny üveg előlapi kijelzővel, amely ugyancsak alumínium keretbe épült. A kör alakú állapotjelző fény kihangsúlyozza a ki-bekapcsoló gombot, miközben érzékletesen jelzi az erősítő módokat. Az előlapot alumínium fogantyúk díszítik, oldalanként negyvenkét háromlamellás hűtőborda koronázza meg a robusztus szépséget és funkciót.

A részletekre irányuló megszállott figyelem, beleértve a dombornyomással kidolgozott szellőző nyílásokat, valamint a szitanyomtatott emblémát és üvegpanel mögé helyezett számegyeket, továbbá a géppel megmunált alumínium talpakat – ezek teszik elegáns és stílusos készülékké a No. 5302 erősítőt.

A No. 5302 sztereó végfok amerikai mérnökök és szakemberek büszke munkája, made in USA.

Specifikáció

Minden legyártott No. 5302 végerősítőt 100%-os funkcionális tesztelésnek vetnek alá, mielőtt szállításra kerülne sor. A specifikációban szereplő termékadatok mindegyik egységnél hitelesítésre kerülnek. Minden legyártott erősítő megfelel az alább felsorolt kritériumoknak.

Sztereó üzemmód

• Kimentő teljesítmény: 135W(8 Ohm)/270W(4 Ohm) – csatornánként, 20 Hz-től 20 kHz-ig
• Jelszint: 25,8 dB
• Bemenet érzékenység: 145mV RMS bemenet 2,83V RMS kimenethez
• Teljes harmonikus torzítás:
  <0,04% 1 kHz-en, 135W
  <0,35% 20 kHz-en, 135 W
• Jel-zaj arány: > 102 dB, 20 Hz-20 kHz, szélessávon, súlyozás nélkül, 135W/8 Ohm referenciával

Hídba kötött (monoblokk) üzemmód

• Kimenő teljesítmény: 275W 8 ohmon, 20 Hz-től 20 kHz-ig/550W 4 ohmon, 20 Hz-től 20 kHz-ig
• Bemenet érzékenység: 73 mV RMS bemenet 2,83V RMS bemenethez
• Teljes harmonikus torzítás:
  <0,04% 1 kHz-en, 275W, 8 Ohm töltéssel
  <0,3% 20 kHz-en, 275W, 8 Ohm töltéssel

Fő termékadatok

• Frekvenciaválasz: 20 Hz-től 20 kHz-ig (+0/-0,35dB), <2 Hz-80 kHz, +0/-3dB
• Bemeneti impedancia (XLR/RCA): 100 kΩ/50kΩ

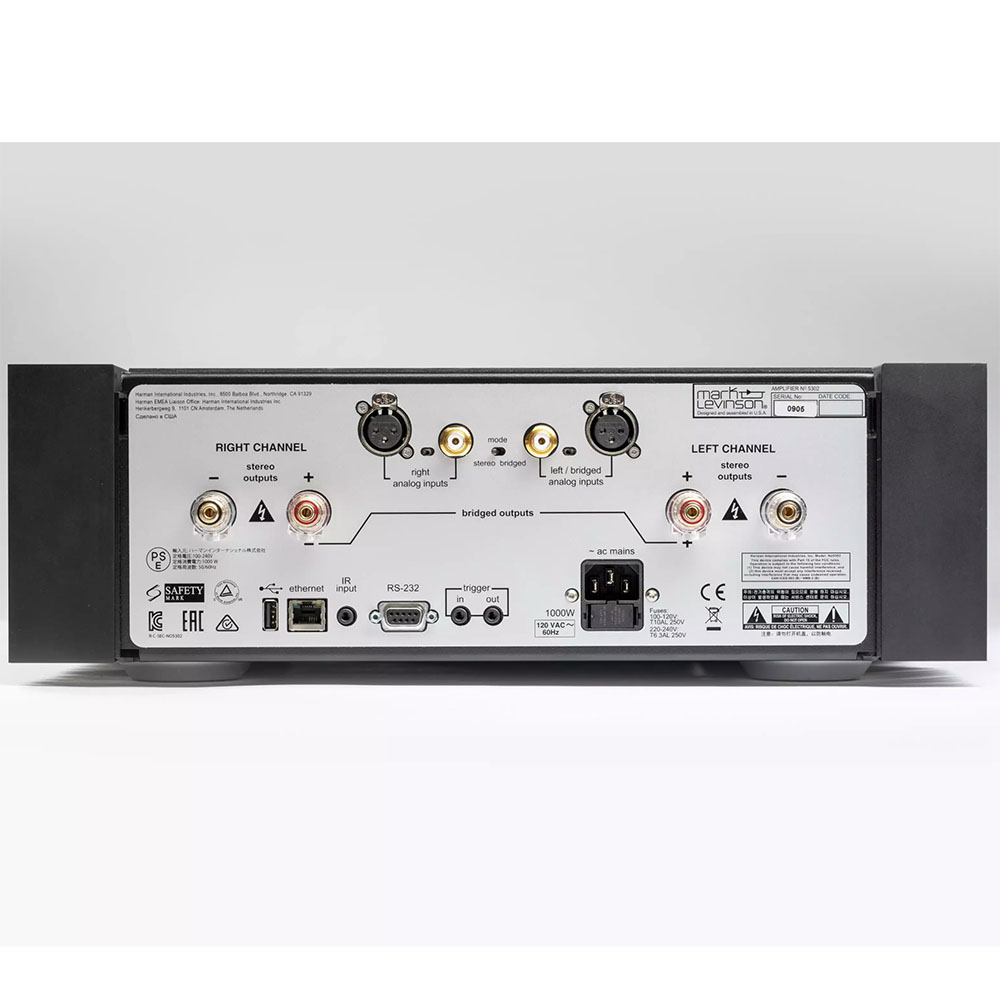

• Bemenetek: egy pár XLR és egy pár RCA
• Kimenetek: 2 pár banándugó-kompatibilis aljzat

Vezérlő portok:

• 1 x RS-232 port
• 1 x Ethernet port
• 1 x USB port firmware frissítésekhez (USB-A)
• 1 x 3,5 mm-es Jack IR bemenet
• 1 x programozható 12V DC trigger kimenet
• 1 x programozható 12V DC trigger bemenet

Elektromos fogyasztás

• Maximum: 1000 W
• Sztereó módban, készenléti állapotban: 90 W
• Hídba kötött módban, készenléti állapotban: 70 W
• Normál készenlét: 35 W
• Kikapcsolt készenléti mód: 2 W
• Zöld készenléti állapot: < 0,4 W

Méretek/tömeg

• Magasság: 145 mm
• Magasság talp nélkül: 133 mm
• Szélesség: 438 mm
• Mélység (csak a ház): 457 mm
• Mélység fogantyúkkal és csatlakozókkal: 527 mm
• Tömeg: 31,7 kg

Csomagolt adatok

• Magasság:  346 mm
• Szélesség: 616 mm
• Mélység: 737 mm
• Tömeg: 38,5 kg
